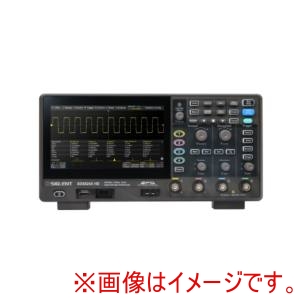

ヤマト科学 ヤマト科学 SDS814XHD デジタルオシロスコープ の商品説明

量子化レベル最大4096の12bit高分解能ADCを搭載したデジタルオシロスコープです。高分解能モード(ERES)では、分解能を最大16bitまで高めることができます。
ロングメモリで長時間信号、低周波信号、過渡現象の観測･解析に適しています。
エッジ、スロープ、ディレイ、セット/ホールド、各種バストリガー(シリアルトリガー)等を備えています。
統計情報では最大12個のパラメータ現在値、最大値、最小値、標準偏差、平均値を同時に表示します。
ヒストグラム･トレンド･トラック表示が利用可能です。
シーケンスモードを使用することで、複数のメモリセグメント(最大8万)に波形を格納し、各セグメントにはトリガーされた波形とデッドタイム情報を格納します。また、ヒストリー機能により全てのセグメントを再生することができます。
FFT、積分、微分、平方根などの高度な演算機能にも対応しています。
ハードウェアアクセラレーションによるFFTは最大2Mptsの演算をサポート。これにより、高速リフレッシュレートで高周波の分解能を実現します。さらに、FFT機能は様々なウィンドウ機能に対応しており、異なるスペクトル測定ニーズに対応可能です。
3つのモード(ノーマル、アベレージ、マックスホールド)は、パワースペクトルを観察するための異なる要件を満たすことができます。
ハードウェアベースのマスクテスト機能を利用し、毎秒最大80000回のPass/Fail判定を実行します。ユーザー定義のテストテンプレートを簡単に生成してトレースマスク比較を行うことができるため、長期間の信号監視や自動生産ラインのテストに適します。また、カスタムマスクの作成に役立つMask Editorアプリケーションも内蔵しています。

チャンネル:4ch
周波数帯域:100MHz
メモリ長:50Mpts/ch(1ch) 25Mpts/ch(2ch) 10Mpts/ch(4ch)
最大波形キャプチャーレート:ノーマルモード:80000wfm/s シーケンスモード:500000wfm/s
標準プローブ:パッシブプローブ PP510
垂直分解能:12bit
最高サンプルレート:1chモード:2GSa/s 2chモード:1GSa/s 4chモード:500MSa/s
ディスプレイ:7 TFT-LCD 静電容量式タッチスクリーン
トリガータイプ:Edge Slope Pulse width Window Runt Interval Dropout Pattern Video Qualified Nth edge Delay Setup/Hold time Serial
シリアルトリガーデコード:標準I2C SPI UART CAN LIN
計測:50+パラメータ 統計 ヒストグラム トレンド トラック
演算:4トレース 2Mpts FFT フィルタ + - × ÷ d/dt ∫dt √ Identity Negation Absolute Sign ex 10x ln lg Interpolation MaxHold MinHold ERES Average
データ解析:Search Navigate History Mask test Counter Bode plot Power analysis
入出力:USB 2.0ホスト×2 USB 2.0デバイス 10M/100M LAN 補助出力(TRIG OUT,PASS/FAIL) SBUS (Siglent MSO)
入力電圧:100～240Vrms
周波数:50/60Hz
消費電力:最大80W 標準40W スタンバイ時(標準):4W
大きさ:312×132.6×151mm
重量:2.6kg
